Produktbeschreibung
|
Marke |
Produktname |
Modell |
Gewicht/Stk |
Teilenummer |
|
Raupe
|
CAT-Stick-Zylinder |
349D |
618,75 kg |
3706692 |
Wir liefern alle Modelle von Komatsu-Bagger-Laufrollen. Wenn Sie weitere Modelle kennen möchten, kontaktieren Sie uns bitte.
|
Produktname |
CAT-Stick-Zylinder |
|
Teilenummer |
3706692 |
|
Herkunft |
UNS
|
|
Markenname |
STEIN |
|
Modell |
KATZE 349D |
|
Preis |
Verhandelbar |
|
Verpackungsdetails |
Standard-Exportverpackung |
|
Lieferzeit |
0-30 Tage |
|
Zahlungsbedingung |
L/C, T/T |
|
Preisbedingung |
FOB, CIF, CFR |
|
Lieferkapazität |
50.000 Stück/Monat |
|
Mindestbestellmenge |
1 PC |
|
Material |
Hochwertiger Stahl |
|
Technologie |
Präzisionsbearbeitung |
|
Oberfläche |
Behandlung mit Korrosionsschutzbeschichtung |
|
Härte |
HRC 48-52 |
|
Qualität |
Originaler Werksstandard |
|
Kundendienst- |
Vollständiger Support, Online-Service |
|
Farbe |
Anpassbar |
|
Anwendung |
Bagger
|
|
Anpassbar |
einschließlich kundenspezifischer Materialien, Oberflächenbehandlung und Spezifikationen |
Produktbezogene Informationen

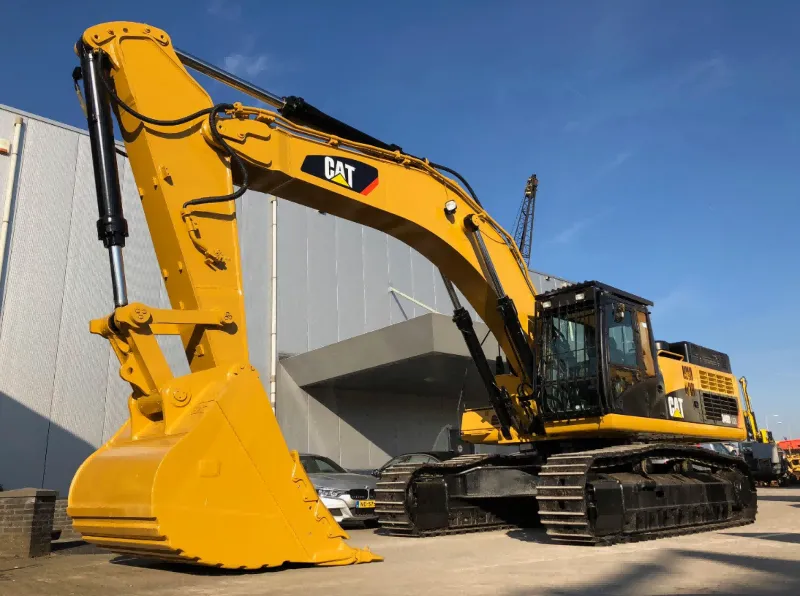

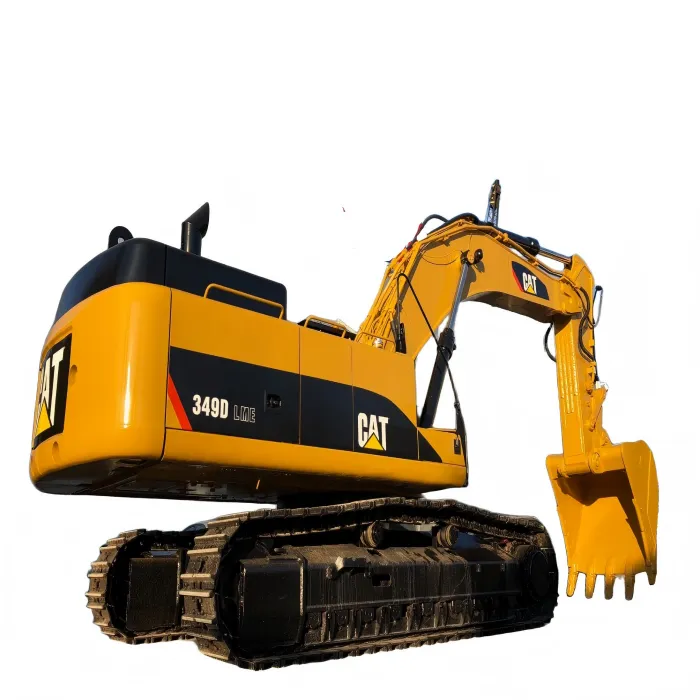

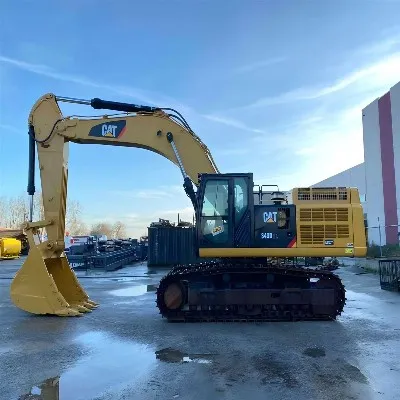

Cat-Bagger 349D
Spezifikationen:
Motorleistung: 283 kW
Betriebsgewicht (kg): 46.285 kg
Schiene
Spurweite: 2740 mm
Schuhgröße: 750 mm
Anzahl der Laufrollen pro Seite: 8
Anzahl der Trägerrollen pro Seite: 2
Anzahl der Schuhe pro Seite: 49
STEIN: Produktvorteile
Gesamteindruck

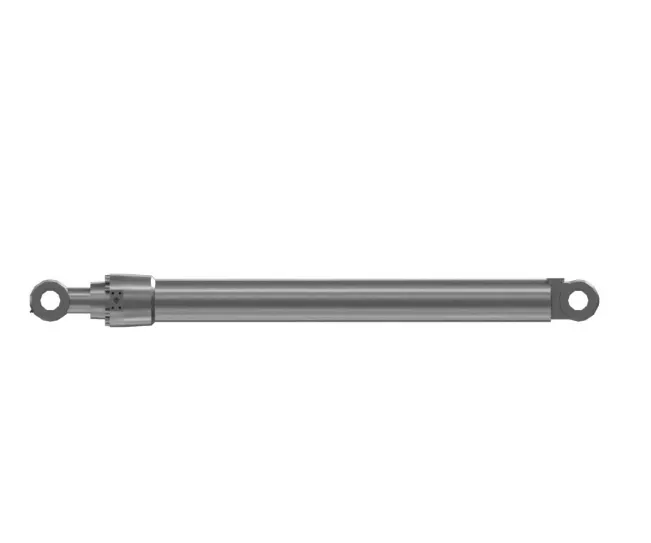

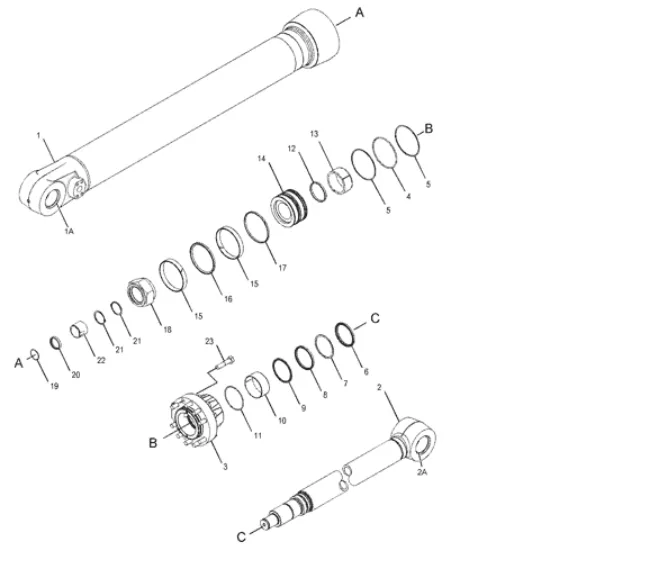

Es besteht aus einem hochfesten Zylinderrohr aus legiertem Stahl und verfügt über eine zylindrische Struktur mit einem Außendurchmesser von etwa 190 mm. Die Oberfläche ist mit einer Verchromung oder einem speziellen Korrosionsschutz behandelt. Die Verbindung erfolgt über Flansche oder Ösenringe an beiden Enden, wodurch ein prägnantes und kompaktes Erscheinungsbild entsteht.
Dichtungssystem
Verwendet ein Mehrkomponenten-Dichtungssystem, einschließlich einer Primärdichtung (U-Becher oder V{2}}-Packung), einem Staubring und einem Führungsring. Die Dichtungsmaterialien bestehen aus öl-beständigem und verschleißfestem-Polyurethan oder Fluorkautschuk und gewährleisten eine zuverlässige Dichtungsleistung.
Dämpfungsstruktur
An beiden Enden des Zylinders oder am Stangenende sind hydraulische Dämpfungsvorrichtungen angebracht. Wenn der Kolben das Ende seines Hubs erreicht, verringert die Drosseldämpfung den Aufprall und verringert dadurch Geräusche und Vibrationen.
Komponenten verbinden
Das Ende der Kolbenstange und das untere Ende des Zylinders sind mit hochfesten Stiften verbunden. Die Stifte sind für eine hervorragende Verschleißfestigkeit oberflächen-verchromt oder abgeschreckt und an den Verbindungspunkten sind Schmiernippel vorgesehen.
Produktionsprozess
Präzisionshonprozess für Zylinderrohre
Die Innenwand des Zylinderrohrs ist die Kernarbeitsfläche, die direkt mit den Dichtungen verbunden ist. Die Oberflächenrauheit von Ra0,2-0,4 μm und das durch Präzisionshonen erzeugte Kreuzschraffurmuster bestimmen die Ölfilmretentionskapazität, die Lebensdauer der Dichtung und die Verschleißfestigkeit.
01
Hartverchromungsverfahren für Kolbenstangen
Die Kolbenstange ist das einzige freiliegende bewegliche Teil und ist äußeren Stößen, Staub, Korrosion und anderen rauen Bedingungen ausgesetzt. Die Hartverchromungsschicht (mit einer Härte von HV800–1000) dient als erste Verteidigungslinie gegen Verschleiß, Kratzer und Korrosion. Die Qualität der Beschichtung bestimmt unmittelbar die Lebensdauer der Kolbenstange.
02
Präzisionsformverfahren für Dichtungen
Dichtungen sind die „Lebensader“ von Hydraulikzylindern, da alle Leckageprobleme letztendlich auf einen Dichtungsausfall zurückzuführen sind. Das Präzisionsformen stellt die Maßgenauigkeit, Materialgleichmäßigkeit und geometrische Konsistenz der Dichtungen sicher, was sich direkt auf die Dichtungsleistung auswirkt.
03
Kontrolle der sauberen Montageumgebung
Hydrauliksysteme reagieren äußerst empfindlich auf Verunreinigungen; Verunreinigungen im Mikrometerbereich-können zum Verklemmen des Ventilkerns und zum Verkratzen der Dichtung führen. Der Zusammenbau in einer sauberen Umgebung mit speziellen Vorrichtungen ist entscheidend, um „angeborene Kontaminationen“ zu verhindern.
04
Arbeitsleistung
Grabkraftleistung
Mit einer maximalen Grabkraft von etwa 183 kN liefert er ausreichend Schub beim Ausheben von hartem Boden, Gestein und anderen Materialien und sorgt so für eine hohe Betriebseffizienz.
Betriebsgeschwindigkeit
Die Rückzugsgeschwindigkeit des Cat-Stick-Zylinders ist relativ hoch. In Kombination mit der Regenerationsfunktion wird die einzelne-Zykluszeit verkürzt, was die Ladeeffizienz verbessert.
Stabilität
Dank seiner Konstruktion aus Kolbenstange und Zylinderrohr mit großem -Durchmesser kann er mit einem Arbeitsdruck von bis zu 35 MPa betrieben werden. Es sorgt für eine stabile Bewegung und ist resistent gegen Erschütterungen unter schweren-Belastungsbedingungen.
Zuverlässigkeit
Dank seiner Konstruktion aus hochfesten Materialien und präzisen Herstellungsprozessen behält es auch bei häufigen Stoßbelastungen eine hervorragende Leistung bei.
Anpassungsfähigkeit
Durch die Anpassung der Parameter des Hydrauliksystems kann es an die Anforderungen unterschiedlicher Betriebsbedingungen angepasst werden.
Wartungsempfehlungen
Robben
Es wird empfohlen, sie je nach Betriebsbedingungen alle 5.000–8.000 Betriebsstunden oder alle 2–3 Jahre auszutauschen. Wenn Leckagen festgestellt werden, ersetzen Sie diese sofort.
Führungsbuchse
Die Lebensdauer beträgt ca. 8.000-10.000 Stunden. Es sollte ausgetauscht werden, wenn starker Verschleiß oder ungleichmäßiger Verschleiß festgestellt wird.
Kolbenstange
Bei normalem Gebrauch kann es über 10.000 Stunden halten. Eine Reparatur ist erforderlich, wenn die Verchromung beschädigt ist oder die Kratzertiefe mehr als 0,1 mm beträgt.
STEIN
Stone ist ein führender Lieferant von Teilen für technische Maschinen und konzentriert sich auf die Bereitstellung hochwertiger-Teile für Bergbauunternehmen. Seit unserer Gründung im Jahr 2004 sind wir in Shanghai, China, ansässig und haben unsere eigene Marke STONE aufgebaut, die zu einer vertrauenswürdigen Wahl in der Branche geworden ist. Wir sind bestrebt, eine Vielzahl von Teilen zu liefern, darunter Bulldozer, Bagger und Radlader für bekannte Marken wie Caterpillar und Komatsu. Unsere Produktpalette umfasst ein komplettes Sortiment an OEM-Teilen, wie zGleiskette, Laufrollen, Kettenrad, Baggerschaufeln, Schaufeln, Baggerzylinder, Schwenkkreise und verschiedene elektrische und hydraulische Komponenten, um sicherzustellen, dass die strengen Anforderungen unserer Kunden an Qualität und Leistung erfüllt werden.
Qualität
Jahre Erfahrung
Service
Stunden garantieren
Q＆A
Wie verhält sich die Grabkraft im realen Betrieb?
Der Stielzylinder des Cat 349D hat eine Nenn-Grabkraft von 183 kN und die Löffel-Grabkraft beträgt 268 kN. Ausgestattet mit einem C13-Motor und einem Doppel-Hauptpumpen-Hydrauliksystem bietet es ausreichend Leistungsreserven für herkömmliche Arbeitsbedingungen wie Bergbau, Bau und Straßenbau.
Wie hoch ist die Lebensdauer und wie hoch ist die Ausfallrate unter erschwerten -Beanspruchungen?
Bei normaler Wartung kann die Lebensdauer dieses Zylinders 8.000-10.000 Betriebsstunden erreichen. Unter anspruchsvollen Bedingungen (z. B. im Bergbau) wird alle 2.000 Stunden eine umfassende Inspektion empfohlen und der Austauschzyklus für gefährdete Teile wie Dichtungen verkürzt sich entsprechend. Unter normalen Betriebsbedingungen beträgt die nichtmenschliche Fehlerrate innerhalb der ersten 5.000 Stunden weniger als 3 %. Die tatsächliche Lebensdauer wird jedoch erheblich von den Betriebsgewohnheiten, der Wartungshäufigkeit und der Schwere der Arbeitsbedingungen beeinflusst. Es empfiehlt sich, regelmäßige Wartungsaufzeichnungen zu führen.
Wie hoch ist die Gesamtkosten-effektivität hinsichtlich des Kaufpreises und der langfristigen{1}Wartungskosten?
Während der Kaufpreis von Cat-Originalteilen höher ist als der von Aftermarket-Teilen (nicht{0}}Originalteile), bieten Aftermarket-Optionen durchaus einen Preisvorteil.
Für die Bewertung der Kosteneffizienz müssen jedoch drei Schlüsselfaktoren berücksichtigt werden:
Kraftstoffeffizienz: Die Technologie des Regenerationskreislaufs reduziert den Kraftstoffverbrauch um etwa 8-12 %, was zu erheblichen langfristigen Einsparungen führt.
Zuverlässigkeit: Originalteile weisen eine geringere Ausfallrate auf und erfordern weniger häufige Wartung, wodurch kostspielige Ausfallzeiten im Vergleich zu Aftermarket-Teilen minimiert werden.
Garantie: Kostenloser Austausch während der Garantiezeit hilft, unerwartete Kosten zu reduzieren.
